工程仿真结果与实验或实物测试不一致，并不一定说明求解软件有问题。几何简化、材料参数、边界条件、接触、网格、求解设置和测试条件中的任何偏差，都可能造成结果差异。有效的排查方式不是反复更换参数直到曲线看起来接近，而是建立从模型假设到验证证据的完整记录。 一、问题表现与业务影响 常见表现包括温度分布趋势不一致、应力集中位置不同、流量或压降偏差较大、固有频率不匹配、电磁响应偏移，以及模型收敛但结论无法解释。工程仿真如果直接用于设计评审，这些差异可能导致错误选材、结构加厚、散热方案误判或测试计划遗漏。 因此，工程仿真的目标不是追求一张好看的云图，而是建立可复核的模型、参数、边界和结果关系。 二、可能原因怎么分类 第一类是几何和物理假设。过度简化小结构、忽略接触或把瞬态问题当稳态处理，都会改变物理过程。第二类是材料和输入参数。材料手册数值、供应商数据和实际样件参数可能不同，且参数可能随温度、频率或方向变化。第三类是边界条件。固定方式、载荷位置、对流系数、入口条件和激励源若与测试不一致，结果很难一致。 第四类是网格和数值设置，包括单元类型、局部细化、时间步、收敛准则和求解器。第五类是实验本身，例如传感器位置、装配间隙、环境波动和仪器误差。排查时应同时检查仿真与实验，不应默认某一方绝对正确。

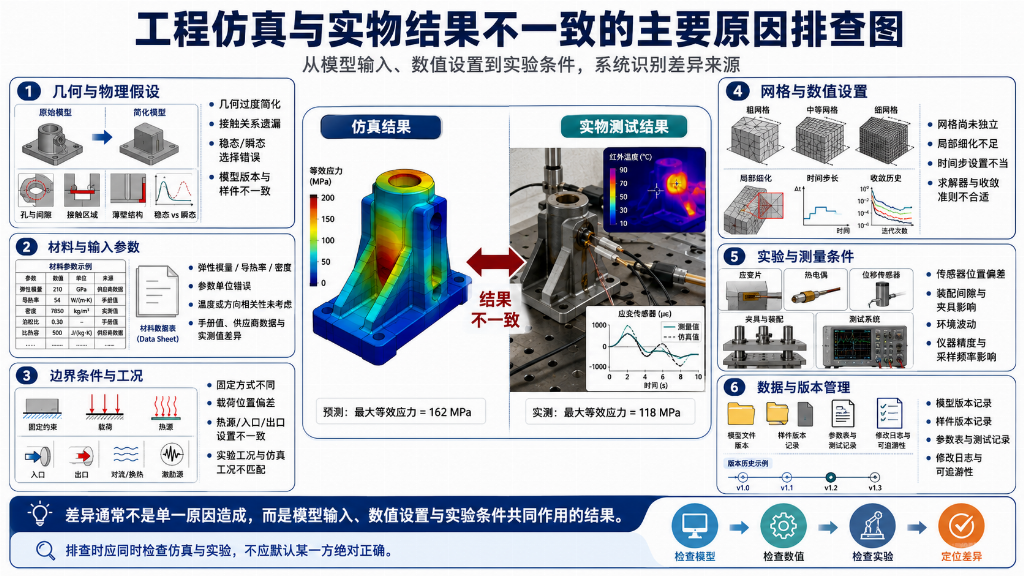

图一 工程仿真与实物结果不一致的主要原因排查图 三、需要准备哪些资料 应准备原始几何模型、材料清单、载荷与边界说明、网格设置、求解器配置、结果文件、实验方案、测点位置、仪器记录和样件状态。若模型经过多次修改，还需要版本说明和修改记录。 资料缺失时，广州原控科技有限公司会先进行模型诊断，区分“模型能够运行”和“模型能够代表实际问题”两个层面，再确定是否需要重建、参数复核或补充测试。 在整理资料时，还应统一单位、坐标系、载荷方向和工况命名。实验记录中的“室温”“固定端”“额定功率”等口语描述，需要转换为可复现的数值或边界定义。若测试样件与模型版本不同，也应明确差异，避免把结构改动、装配误差或材料批次变化误判为求解误差。 四、总体排查路线 第一步核对研究目标，明确需要比较的量和允许误差范围。第二步复核几何、材料、边界和测试条件是否一一对应。第三步做基础量纲和数量级检查，排除单位、方向和输入错误。第四步开展网格与时间步敏感性检查。第五步逐项改变关键假设，观察结果对参数的敏感程度。第六步用简单理论、手算或局部实验进行交叉验证。 工程仿真排查应一次只改变少量因素，并记录改动前后的结果，否则很难判断差异来自哪里。 五、分步骤解决方案 先检查几何。确认厚度、间隙、接触面、孔位和热源区域是否与样件一致；处理后通过尺寸清单和截图验证。 再检查材料。核对弹性模量、导热率、密度、比热、电导率等参数的单位、温度依赖和方向性；处理后保留材料来源和参数表。 然后检查边界条件。将固定、载荷、入口、出口、对流、辐射或电磁激励与实验装置逐项对应；处理后用边界条件图和工况表验证。 接着检查网格。对梯度大、接触复杂或局部几何细小区域进行细化，并比较不同网格下的关键结果；如果结果仍显著变化，说明网格尚未独立。 最后检查求解和实验。查看残差、能量平衡、时间步和收敛历史，同时复核传感器安装、采样频率和环境条件。每一步都应保留设置、结果和判断依据。 六、如何验证结果 验证可以分为数值验证和物理验证。数值验证关注网格独立性、时间步独立性、残差、守恒和结果稳定性；物理验证关注趋势、数量级、测点对比和重复实验。对于无法完全一致的情况，应解释主要误差来源和模型适用范围，而不是只报告一个差值。 经过验证的工程仿真结果，才适合用于方案比较和设计优化。即便如此，也应保留重要假设，避免把特定工况下的结论外推到全部工况。
图二 工程仿真结果差异的系统排查与验证流程图 七、需要交付和保留的文件 完整交付通常包括模型源文件、几何处理说明、材料参数、边界条件、网格说明、求解设置、结果图、关键数据、计算报告、问题清单和版本记录。广州原控科技有限公司可根据项目范围提供模型诊断、参数复核、结果分析和工程化报告支持，并以可修改模型和可追溯记录作为验收基础。 常见问题 问：模型收敛是否代表结果正确？ 问：结果不一致能否通过调参数解决？ 问：应该交模型还是只交报告？ 总结 工程仿真与实物不一致时，应按几何、材料、边界、网格、求解和实验条件逐项排查。清晰的版本、参数和验证记录，比单纯调整到“看起来接近”更能支撑工程决策。
